АЭРОЛАЙФ-ГИДРО КФ-3 ОПИСАНИЕ СЕРИИ

ОПИСАНИЕ СЕРИИ

"АЭРОЛАЙФ-ГИДРО КФ 3- ХХХ Н"

фотокаталитический фильтр для очистки и обеззараживания воздуха водо-накопительного резервуара

Описание прибора

1. Общие сведения и назначение изделия.

Фотокаталитические фильтры воздуха серии "АЭРОЛАЙФ" - экологически безопасные устройства для очистки и обеззараживания воздуха от молекулярных загрязнений, пыли, бактерий и вирусов в жилых, общественных, досуговых, лечебно-оздоровительных, производственных и других помещениях. Такие фильтры эффективно справляются с опасными загрязнителями воздуха, которые плохо поддаются очистке другими существующими бытовыми приборами и методами.

Принцип действия фильтра основан на технологии фотокаталитического окисления токсичных примесей воздуха. Процесс протекает на поверхности фотокатализатора под действием безопасного ультрафиолетового излучения диапазона А при комнатной температуре. Токсичные примеси разлагаются прибором до безвредных компонентов чистого воздуха, в отличие от накопления этих вредных веществ в обычных адсорбционных фильтрах, которые при несвоевременной замене сами становятся источником токсичного загрязнения.

К основным классам соединений, разлагаемых прибором, относятся:

• окись углерода (СО), окислы азота, формальдегид
• токсичные органические соединения бытового и промышленного происхождения (хлор- и кислородсодержащие углеводороды) ряд метана, этиленовые и ацетиленовые углеводороды, эфиры, альдегиды и кетоны, ароматические и гетероциклические углеводороды, являющиеся канцерогенами, а также аммиак, и т.д., которые лишь частично поглощается существующими фильтрами,
• сложные органические молекулы, вызывающие аллергию,

Полностью подавляется жизнедеятельность болезнетворных спор, бактерий и вирусов.

Кроме того, фильтр очищает воздух от бытовой и промышленной пыли.

Фотокаталитические обеззараживатели-очистители (фильтры) воздуха "Аэролайф" экологически безопасны и имеют следующие сертификаты:

• Декларация о соответствии требованиям ГОСТ Р 50267.0-92, ГОСТ Р 50267.02-2005, ГОСТ Р 50444-92 (Р.р. 3, 4), регистрационный номер декларации РОСС RU.AE68.D000937 от 29.07.2011, действительно до 28.07.2014г.
• Регистрационное удостоверение №ФСР 2011/11194 от 01.07.2011г. Федеральной службы по надзору в сфере здравоохранения и социального развития приказом Росздравсоцнадзора от 01.07.2011г.

• Сертификат соответствия № РОСС RU.ИМ25.Р05361 от 19.07.2011 по 19.07.2014, №0111258 Федерального агентства по техническому регулированию и метрологии системы сертификации

При транспортировке, хранении и монтаже с фильтром необходимо обращаться как с прибором, содержащим внутри стекло, электронные узлы и чистые поверхности с высокой поглощающей адсорбирующей) способностью.

Прибор должен эксплуатироваться в закрытых помещениях при следующих условиях:

• среда, окружающая прибор - взрывобезопасная
• температура окружающей среды -25⁰С до +50⁰С*
• относительная влажность воздуха до 90% при 20⁰С
• отклонение напряжения питающей среды не более 10% от номинального значения
• колебания частоты питающей сети в пределах 5% от номинального значения

*Возможно использование прибора при температуре окружающей среды до -51⁰С, с учетом обязательного наличия в системе агрегатов и конструкций, компенсирующих тепловые потери и воздействия отрицательных температур.

2. Устройство трехступенчатого фотокаталитического фильтра КФ 3-ХХХ Н

для очистки воздуха водонакопительных резервуаров

Рис.1 Схематическое изображение устройства трехступенчатого фотокаталитического

фильтра "Аэролайф-гидро КФ 3-ХХХ Н" для водонакопительных резервуаров. Стрелками

показаны направления потоков воздуха внутри фильтра

Трехступенчатый фотокаталитический фильтр КФ 3-ХХХ Н, предназначенный для очистки воздуха водонакопительных резервуаров работает по принципу «вдох/выдох».

При уменьшении уровня воды в резервуаре, происходит заполнение освободившегося пространства резервуара очищенным воздухом поступающим через фильтр.

Очищаемый воздух под давлением, создаваемым изменением уровня воды в резервуаре, прокачивается через пылевой фильтр предварительной очистки Ф1 со сменной вставкой класса G3 и панельный фильтр тонкой очистки ФП класса F10 (рис.1). Затем он попадает на фотокаталитический фильтр 1-ой ступени ФФ1, на всю пористую поверхность которого нанесен слой нанокристаллического фотокатализатора. Фотокатализатор освещается УФ – лампой "мягкого ультрафиолета".

Под воздействием ультрафиолета на поверхности фотокатализатора происходит реакция разложения вредных примесей воздуха и уничтожение микрофлоры. Далее воздух последовательно проходит через вторую (ФФ2) и третью ступени фильтра (ФФ3) и, пройдя в них еще две стадии очистки, выходит из устройства в очищенном от токсических примесей и обеззараженном виде.

При увеличении уровня воды в резервуаре, происходит выдавливание воздуха из резервуара через фильтр, в обратном направлении указанного на схеме (рис.1).

Направление движения воздуха принципиального значения не имеет, что существенно при очистке воздуха для водонакопительных резервуаров при непрерывном изменении параметров воздушной подушки.

Для нормальной работы фотокаталитического фильтра КФ3 предусмотрено обязательное наличие в канале пылевого фильтра ФП не ниже класса F8. В комплект изделия входит префильтр Ф1 и одна запасная вставка класса G3.

Сверху корпуса имеется сервисный люк - для доступа к фотокаталитическим фильтрам ФФ, а также для доступа к фильтру тонкой очистки ФП (рис.1).

На передней стенке расположены блоки питания УФ-ламп, прикрытые защитной сеткой (рис.2). Рядом находится блок сигнализации работы УФ-ламп. При нормальной работе ламп, светят все три светодиода.

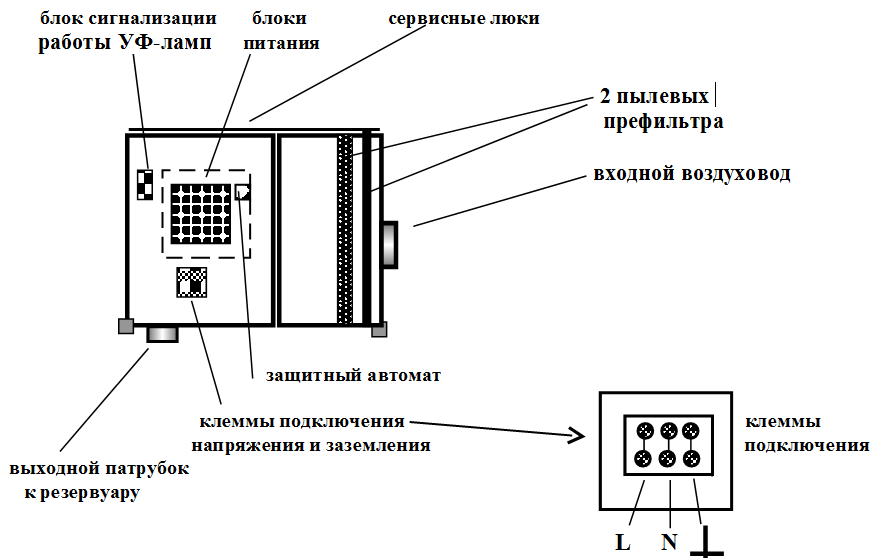

Рис. 2. Вид прибора с лицевой стороны

• - показаны рекомендуемые места крепежа прибора к стене или на кронштейны, для этого

на нижнем профиле каркаса (с нижней стороны) поставлены две анкерные заклепки М5

- справа, внизу увеличено показана открытая клеммная коробка

3. Технические характеристики фильтра.

Напряжение питания- 220 В
Номинальная потребляемая мощность- 540 Вт
Номинальный поток воздуха- 660 м/час
Максимальный поток воздуха- 790<м3/час
Падение давления с пылевыми фильтрами -140 Па
Диапазон излучения УФ-лампы- 320÷400 Нм
Габариты основной части ШхВхД- 720х570х 790 мм
Масса- 84 кг

Режим работы - непрерывный

Класс защиты от поражения эл. током - II ( двойная изоляция)

Степень очистки воздуха за один проход

• от молекулярных загрязнений (при концентрации на входе до 10 ррм) более - 85%
• от пыли размером 3 - 4 мк. более - 95%
• от пыли размером более 4 мк. - 98%
• от бактерий, вирусов и спор не ниже - 99%

4. Требования по технике безопасности и пожарной безопасности

1. Перед включением убедитесь в правильном подключении кабеля сетевого питания и надежности заземляющего провода.
2. Прибор необходимо беречь от резких толчков и ударов способных повредить стеклянные лампы и фильтры.

3. Во избежание повреждения фотокаталитического слоя запрещается:

• самостоятельно разбирать прибор
• не допускать нагревание прибора внешними источниками.

3. При установке фильтра необходимо предусмотреть дополнительное внешнее ограждение для защиты от атмосферных осадков и вандального воздействия.

5. Эксплуатация и техническое обслуживание.

1. Фильтр должен быть стационарно закреплен на несущей поверхности (стена или пол).

Для фильтра необходима защита от атмосферных осадков и вандального воздействия

Специальное техническое обслуживание при эксплуатации не требуется.

3. При монтаже следует соблюдать правильность подсоединения напряжения и заземления.

4. В цепи подачи воздуха рекомендуется использовать пылевые фильтры уровня не ниже класса F8 для удаления мелких частиц механической примеси. Это позволит существенно продлить срок службы фотокаталитических модулей ФФ, без их замены. Доступ к фильтру ФП через съемную верхнюю крышку (см. рис.2).
5. Замена пылевого фильтрующего элемента (расходный материал) производится по мере его загрязнения. Ориентировочный срок службы пылевого фильтра ФП 6 месяцев, при регулярной чистке префильтра Ф1 класса G3.
6. Для обеспечения обслуживания при монтаже фильтра необходимо предусмотреть зону доступа к блокам питания, расположенным на лицевой стороне и к сервисным люкам, расположенным на верхней плоскости (см. рис.2) .
7. Замена УФ-ламп через 3 года. В блоке питания, на лицевой стороне (см. рис.2), имеется блок местной сигнализации работы УФ-ламп. В нормальном состоянии все три светодиода должны светиться.

6. Гарантийные обязательства.

При соблюдении правил безопасности и эксплуатации фирма - изготовитель:

1. Дает гарантию 1 год со дня установки на УФ - лампу и иные электрические узлы прибора.
2. На стеклянные пористые фильтры, пропитанные катализатором, дает гарантию 2 года.
3. По истечении гарантийного срока фирма - изготовитель обеспечивает сервисное обслуживание устройства по отдельному договору.

___________________ _____________________ _____________

* Производитель оставляет за собой право вносить изменения и усовершенствования в конструкцию изделия без отражения их в руководстве по эксплуатации данного изделия.
